MGTR-E-GNSS位移监测终端

唐山柳林MGTR-E型GNSS是一款高精度、多星频位移监测终端,终端集成4G全网通无线通讯功能,支持BDS、GPS、GLONASS等多系统、多频点,支持双频RTK算法,可以实现高频动态厘米级监测,又可实现高精度静态毫米级监测。根据现场工况,产品分为一体式和分体式两种,广泛应用于坝体、边坡、矿区等地表的三维位移监测。尤其适用于地形条件复杂、起伏大的边坡监测。



唐山柳林MGTR-E型GNSS是一款高精度、多星频位移监测终端,终端集成4G全网通无线通讯功能,支持BDS、GPS、GLONASS等多系统、多频点,支持双频RTK算法,可以实现高频动态厘米级监测,又可实现高精度静态毫米级监测。根据现场工况,产品分为一体式和分体式两种,广泛应用于坝体、边坡、矿区等地表的三维位移监测。尤其适用于地形条件复杂、起伏大的边坡监测。

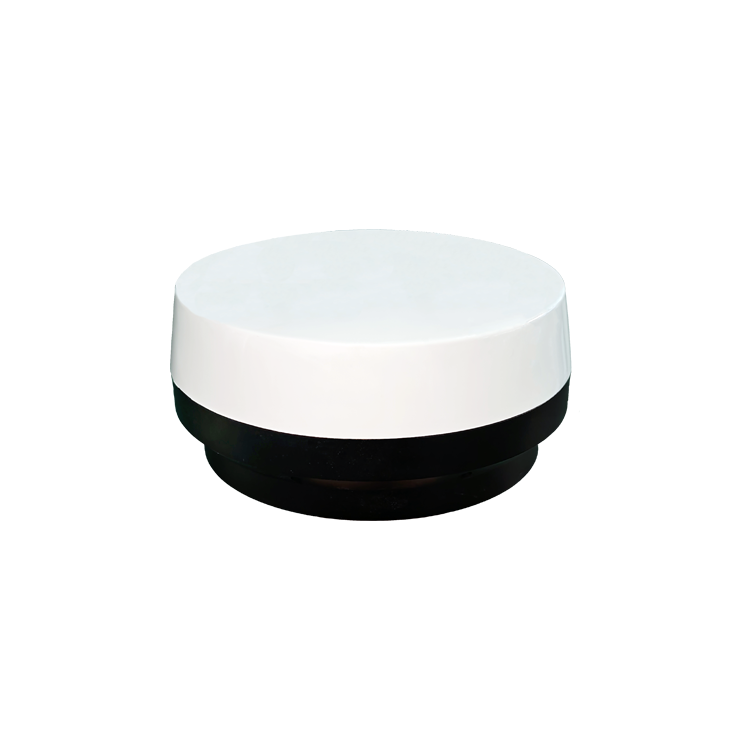

一体式GNSS位移监测终端 分体式GNSS位移监测终端



产品功能

★ 位移监测:可输出高精度地表位移监测值

★ 支持多系统多频点卫星信号体制

★ ⽀持毫⽶级GNSS解算精度

★ 支持RTK算

★ ⽀持4G全网通信

★ ⽀持远程参数配置

★ 防护等级IP67



显著特点

★ ⼀体式及分体式自由选择,安装维护简便,在潮湿、多粉尘、炎热或严寒环境下也能长期⼯作;

★ 测站之间⽆需通视,能全天候实时⾃动监测;

★ 研发了先进、科学的多系统实时形变监测数据处理算法,保证结果的⾼精度、⾼可靠性、⾼时效性和⾼时间分辨率;

★ 可根据需要灵活设定数据采集与处理间隔;

★  宽电压多模式供电; 根据现场实际情况,可选择多种供电⽅式;

★ 支持市电及太阳能充电电路,可实现超低耗、长期监测;

★ 工业级标准设计,有完善的防雷过压保护,良好的防水密封性,防护等级达到IP67。



技术参数



接收频率

三星六频

灵敏度

跟踪 -160dBm

BDS(B1、B2)+GPS(L1、L2)+

GLONASS(L1、L2)

捕获 -146dBm

定位时间

冷自动30s

初始化时间

<10S

热启动1s

RTK置信度

>99.9%

重捕获1s

测速精度

0.05m/s

静态相对精度

水平:±(2.5mm+1ppm)RMS

动态相对精度

水平:±(5mm+1ppm)RMS

垂直:±(5mm+1ppm)RMS

垂直:±(10mm+1ppm)RMS

1PPS精度

20ns

动态调整

支持动态调整监测频率,

MEMS传感器触发功能

数据更新率

1/2/5/10Hz

内置温湿度传感器

伪距观测量精度

GPS L1C/A≤20cm.

LC20≤40cm

数据格式

NMEA0183. RTCM3.X

BDS B1I≤20cm.B2I≤20cm

差分数据

RTCM3.X

GLONASS l1≤40cm.

L2≤40cm

网络协议

TCP/IP. MQTT.Ntrip

载波观测量精度

GPS L1C/A≤1mm.

LC20≤2mm

功能接口

1XSIM

1XSD

BDS B1I≤1mm.

B2I≤1mm

2XRS485

1XRS232

GLONASS l1≤1mm.

L2≤1mm

电压

9V~36V DC

通信方式

4G全网通/WiFi/NB-IoT/Lora

功耗

<1.7W

工作温度

-25℃-+85℃

尺寸

Φ154X72mm

存储温度

-40℃-+85℃

重量

950g



应用范围

★ 矿区地表沉降观测;

★ 采场或排土场边坡监测

★ 大坝位移监测

★ 地质滑坡监测;

★ 尾矿库变形监测;

★ 桥梁结构健康监测……
