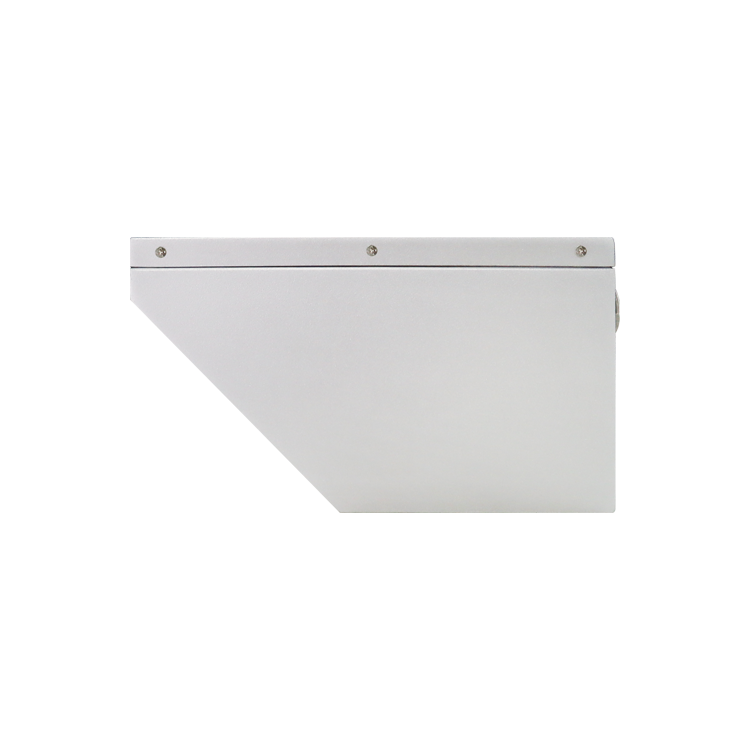

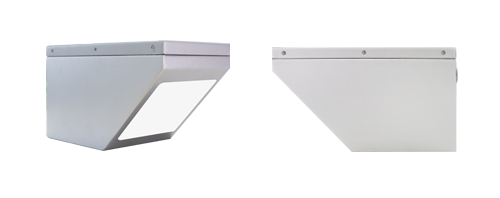

雷达流量计
产品简介
MGTR-S5170系列雷达流量计集高精度水位检测，流速检测及流量计算功能于一体，支持集成4G/NB-IoT无线网络通讯，实现整机云部署。雷达采用线性调频连续波（FMCW）体制，通过对发射信号和回波信号相参接收，形成与距离成比例关系的差频信号，采用信号处理和高精度频谱估计等技术手段来实现液位及流速的高精度测量，内部集成流量计算模型，具有高精度、智能化、抗干扰、低功耗、安装方便、免维护等特点。可广泛应用于明渠、河道、涵洞、排污管道等场景的流量远程监控。
功能特点
► 一体化设计，实现流速、水位数据的采集，存储，计算和传输功能
► 非接触式测量，无机械磨损，使用寿命更长
► 基于CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区
► 5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度
► 低流速测量：产品最低能测量0.1m/s的超低流速度
► ±3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷
► 平面微带阵列，与传统的雷达水位计相比，即使天线有大量水珠附着，或由于天气寒冷天线上形成结霜和结冰，高频雷达也能够完全穿透、可靠测到流量。
► 启动快，功耗低，保证太阳能供电情况下，稳定可靠地工作
► 产品具有水利部水文仪器及岩土工程仪器质量监督检验测试中心出具的检测报告

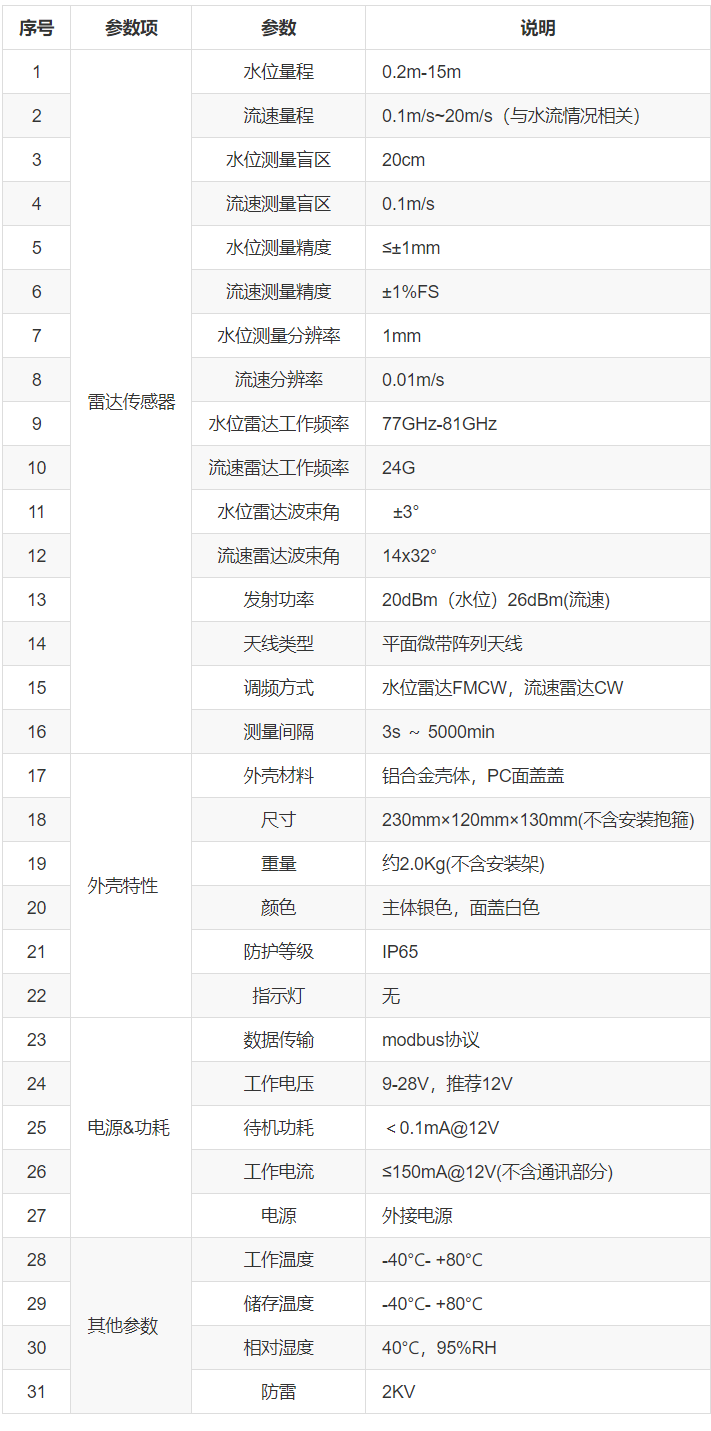

技术参数
|
雷达传感器 |
水位量程 |
0.2m-15m（其它量程可定制） |
|
流速量程 |
0.05m/s~20m/s（与水流情况相关） |
|
|
水位测量盲区 |
≤20cm |
|
|
流速测量盲区 |
无 |
|
|
水位测量精度 |
≤+/-3mm，1级，符合GB/T 15966-2017要求 |
|
|
流速测量精度 |
±1%FS |
|
|
分辨力 |
流速0.01m/s,水位0.1mm |
|
|
水位雷达工作频率 |
77GHz-81GHz |
|
|
流速雷达工作频率 |
24GHz |
|
|
水位雷达波束角 |
±3° |
|
|
流速雷达波束角 |
14 x 32゜ |
|
|
发射功率 |
20dBm（水位）26dBm(流速) |
|
|
天线类型 |
平面微带阵列天线 |
|
|
调频方式 |
水位雷达FMCW，流速雷达CW |
|
|
测量间隔 |
3s ～ 5000min |
|
|
外壳特性 |
外壳材料 |
铝合金壳体，PC面盖盖 |
|
尺寸 |
243*228*173mm |
|
|
重量 |
约2.0Kg(不含安装架) |
|
|
颜色 |
主体银色，面盖白色 |
|
|
防护等级 |
IP65 |
|
|
水平仪 |
有 |
|
|
指示灯 |
无 |
|
|
电源&功耗 |
数据传输 |
RS485Modbus |
|
工作电压 |
9-28V，推荐12V |
|
|
待机功耗 |
＜0.1mA@12V |
|
|
工作电流 |
≤150mA@12V（不含通讯部分） |
|
|
电源 |
外接电源 |
|
|
其他参数 |
工作温度 |
-40℃- +80℃ |
|
储存温度 |
-40℃- +80℃ |
|
|
相对湿度 |
40℃，95%RH |
|
|
防雷 |
2KV |

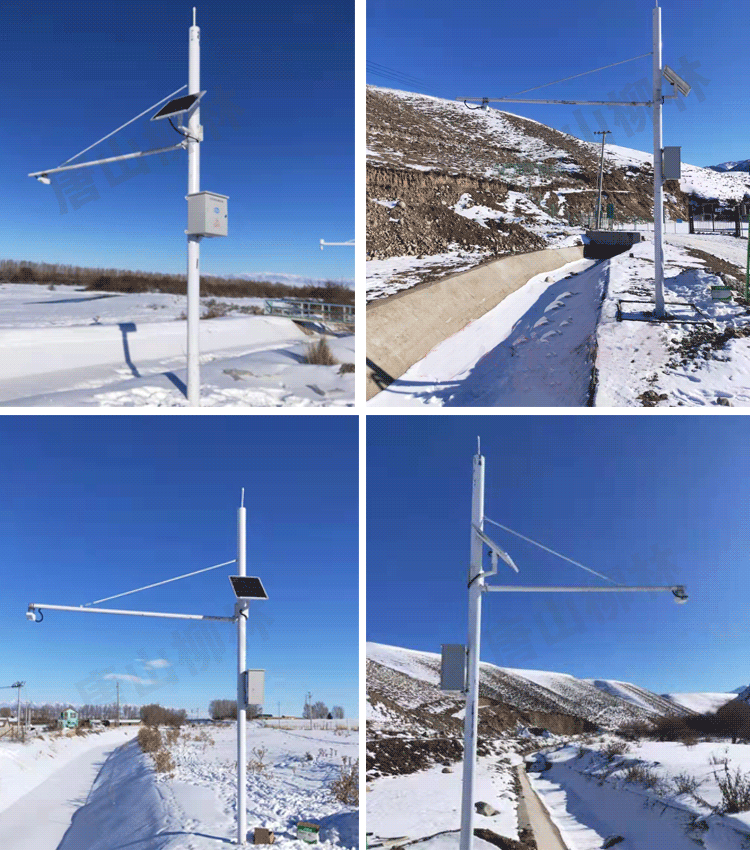

安装现场
相关产品
 |
|
|

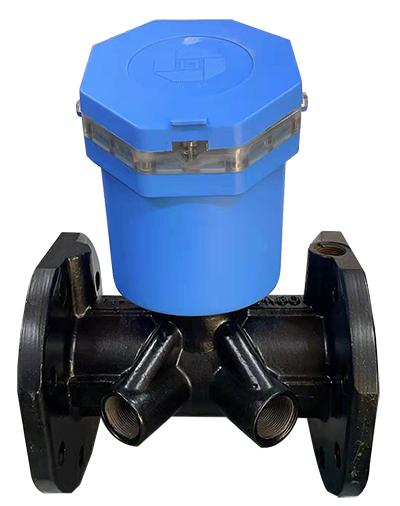

一体式远传水表 |

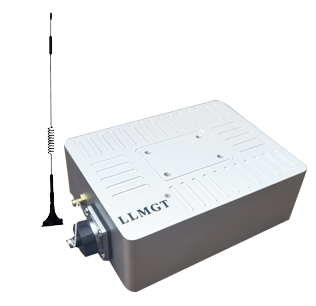

一体式雷达水位计 |
