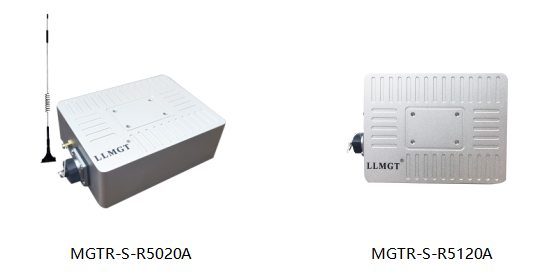

一体式雷达水位计
一体式雷达水位计是一款集高精度水位测量、数据采集及4G/NB-IoT无线远程传输功能于一体的非接触式雷达水位计，具有高度集成、精度高、体积小、安装便捷等特点，可广泛应用适用于湖泊、水库、河道、灌区、明渠、湿地、潮汐、桥梁道路积水、水池，窨井，排污管道等无人值守的自动水位监测站场合。
产品概述
一体式雷达水位计是一款集高精度水位测量、数据采集及4G/NB-IoT无线远程传输功能于一体的非接触式雷达水位计，具有高度集成、精度高、体积小、安装便捷等特点，可广泛应用适用于湖泊、水库、河道、灌区、明渠、湿地、潮汐、桥梁道路积水、水池，窨井，排污管道等无人值守的自动水位监测站场合。

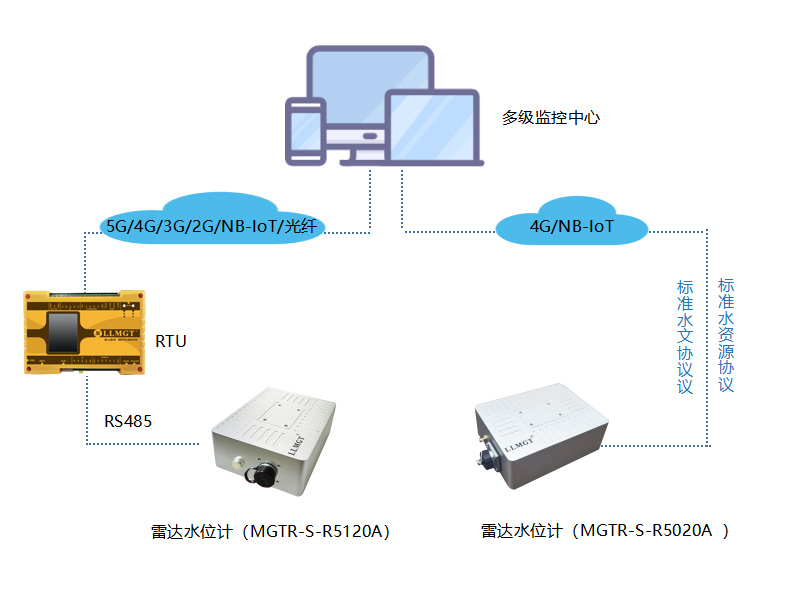

应用示意图
功能特点
 |
测量精度高 |
|
· 采用77-81GHZ 频段 ， 该频段带宽更大、探测距离更远、精度更高； · 波束角度小（±3°），能量集中, 具有更强抗干扰能力, 大大提高了测量精度和可靠性; · 内置校准和自检（监控）系统进行自校准； · 测量精度：±1mm、1级。 |
|
|
一体化设计 |
|
具有RTU功能，集水位测量、数据采集、4G/NB-IoT无线通信于一体 |
 |
支持标准水文、水资源协议,无缝对接上级平台 |
| ● SL651-2014 水文监测数据通信规约 ● SZY206-2016 水资源监测数据传输规约 ● 其他协议可定制 |
 |
支持蓝牙和扫码设参，维护方便快捷！ |
|
扫码设参：每台设备对应一个专属二维码，用户可通过APP扫码设参，后期通过输入二维码编号即可远程调参、配置、升级，免去现场维护的不便与繁琐。 蓝牙设参：通过手机 APP 现场设参、调试、维护。 |
|
 |

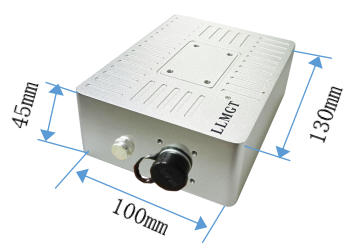

体积小，便于运输、安装、携带 |
|
|
|
 |
铝合金材质，外观精美，轻便耐用 |

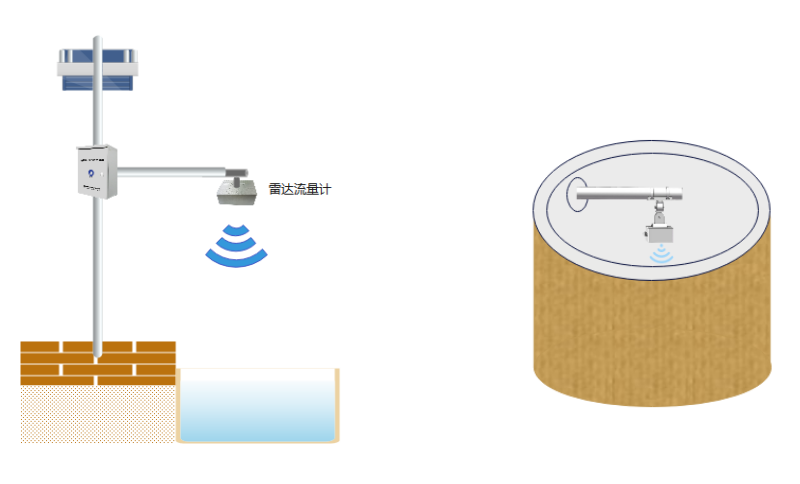

安装示意图
技术参数
|
量 程 |
0.2-15m（其它量程可定制） |
|
测量精度 |
±1mm、1级 |
|
盲 区 |
≤20cm |
|
分辨率 |
1mm |
|
频率范围 |
77-81GHz |
|
天线样式 |
平面微带阵列天线 |
|
天线辐射角度 （水平和垂直，3dB） |
±3° |
| 通信方式 |
TTL/RS485/4G全网通 |
|
工作电压 |
8-24 VDC 宽电压供电 |
|
实测电流 |
≦45mA |
|
工作温度 |
-40~85℃ |
|
存储温度 |
-35~65℃ |
|
外壳材质 |
铝合金 |
|
推荐线缆 |
7*0.3mm² |
|
防护等级 |
IP67 |
|
安装方式 |
支架 |
