  系统概述



一个城市供水系统, 包括水源、水厂、加压泵站, 还有向千家万户送水的配水管网, 它不仅满足人们的饮用和其他日常使用, 还提供消防及各种危急状况的使用, 它和电力、煤气、交通、排水系统、热力、通信等系统组成了城市赖以生存的生命线系统, 它们的破坏将会导致整个城市的瘫痪或部分瘫痪。所以, 保证供水系统运行的安全、可靠, 是保证市民的基本生活, 保证城市功能正常运行的一个重要环节。
唐山柳林自动化为满足社会需求自主研发城市供水管理系统,解决了城市水务的水资源监测分析、水行政审批、供水、排水管理,提供了先进、开放、实用、统一的分析与管理平台。


  系统功能



♦ 实时监测设备运行状态;

♦ 实时监测取水流量计的瞬时流量/正累计/负累计;

♦ 供水管网的压力值、水池水位的液位、供水管网的水质以及阀门开度大小等;

♦ 管网漏损监测;

♦ 设备远程控制;

♦ 异常报警功能



  系统特点



1、通过国家水利部《水资源监测数据传输规约》V1.2(SZY206-2016)、《水文监测数据通信规约》(SL651-2014)符合性测试;

2、软件平台具有软件产品登记证书,软件著作权;

3、供电方式灵活:根据现场情况可选用市电、太阳能供电、市电太阳能互补或电池供电;

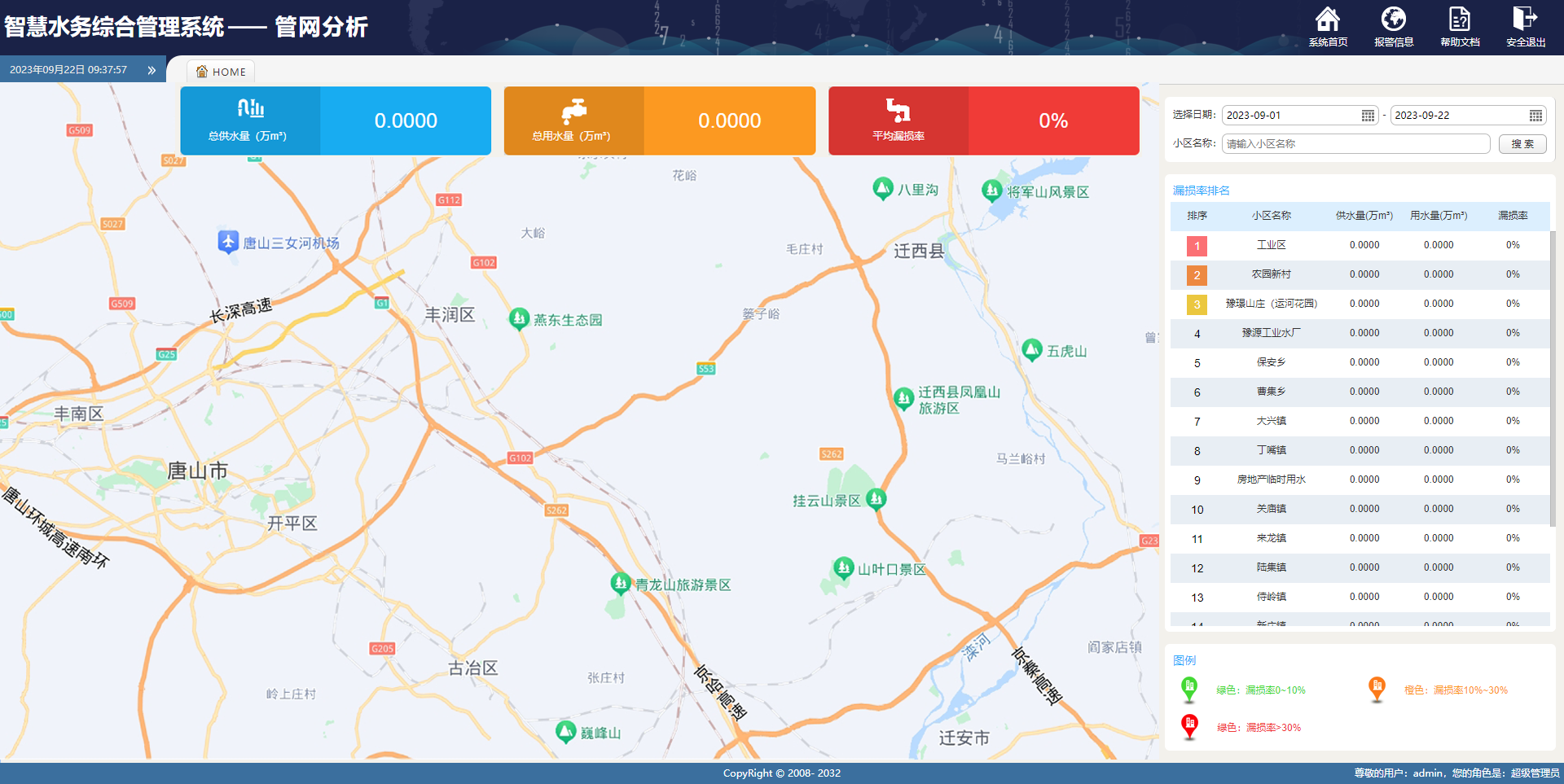

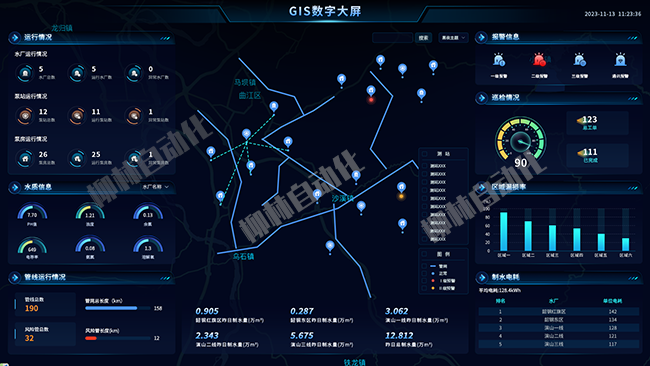

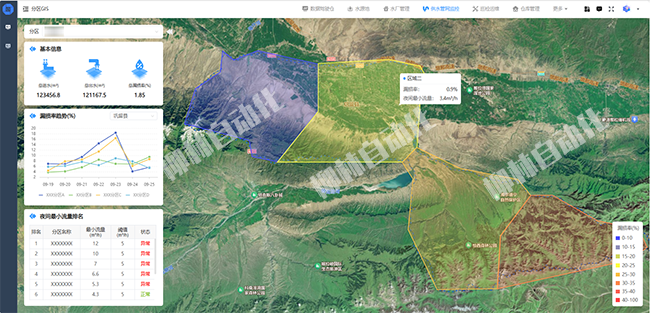

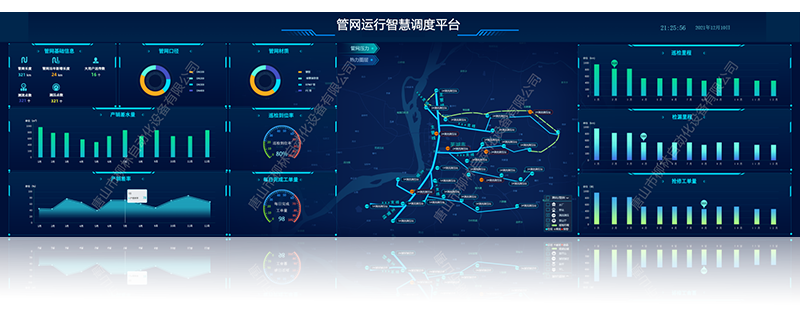

4、在线GIS地图直观展示,设备在线管理(添加,删除管道等)

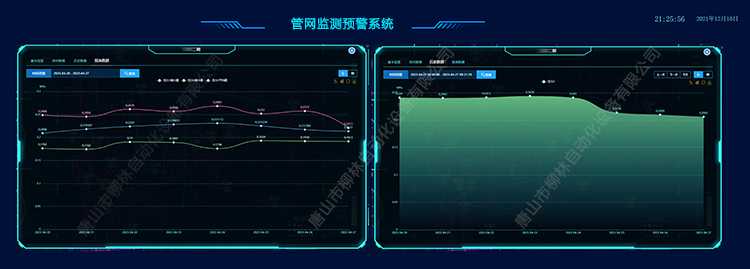

5、各种曲线报表一键生成,管理高效便捷;

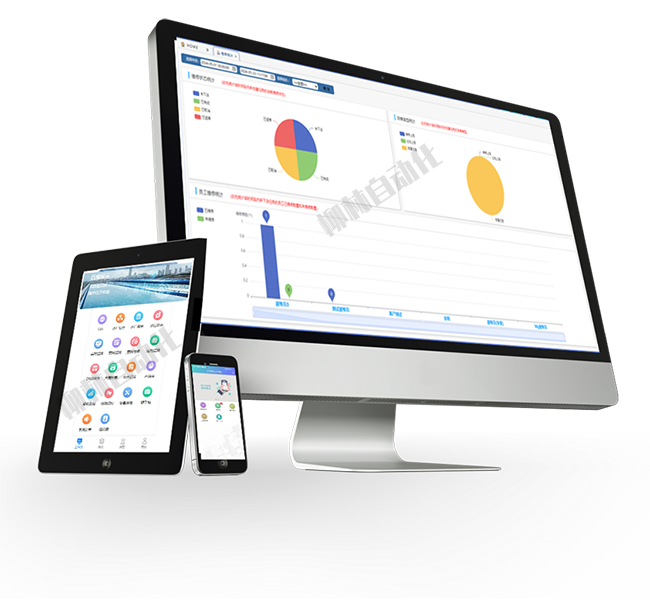

6、手机APP远程监测,巡检远程管理等。


  系统组成



1、监控中心:服务器、平台软件

2、通讯方式:4G、GPRS、NB-IoT 、Internet公网

3、终端设备:远程终端设备,根据现场供电条件选择:市电供电型监测终端

4、计量传感器设备:流量计、压力变送器、电表等

现场远程终端控制设备实时采集管网流量、压力等数据,通过GPRS或4G无线通讯网络将数据传输送至监控主站、主站通过对监测数据的接收、储存以及分析整理,根据设定置控制阀门或泵的启动停止,生产各种监测数据列表、报表以及对比曲线图。客户可通过PC端或移动端查询监测点数据。

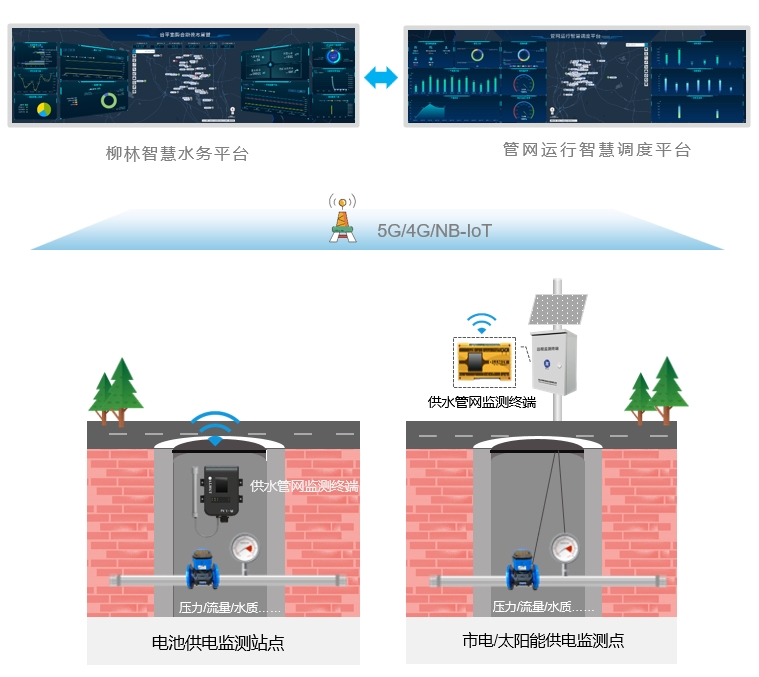

系统拓扑图

城市供水管理监测系统

  监测点铺设原则



管网在线监测点选址的好坏很大程度决定了该监测点未来的报修率及正常工作时间,除去必须是供水管网中需要的节点外,最为基本的要求如下:
环境光线充足、空间充裕、操作和维护方便;

1、仪表的中心距操作地面的高度宜为0.8-1.5m;

2、显示仪表应安装在便于观察示值的位置;

3、仪表不应安装在有振动、潮湿、易受机械损伤、有强电磁场干扰、高温、温度变化剧烈和有腐蚀性气体的位置;

4、检测元器件应安装在能真实反映输入变量的位置。

值得注意的是选址时应尽可能避免阳光直射或极为潮湿的地区,两者会给仪表的正常运行起到负面作用,造成数据异常,减短设备寿命。


布点原则
